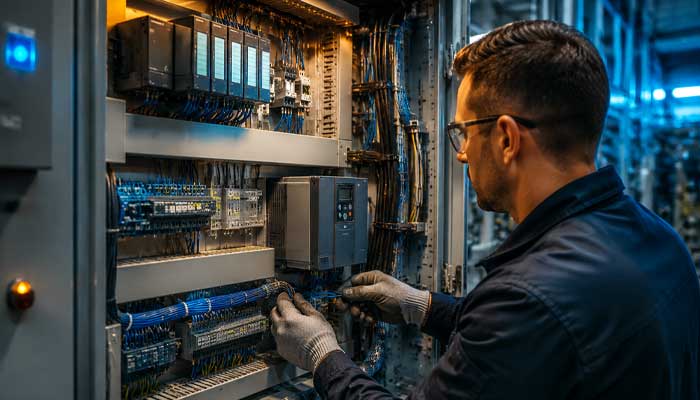

راهنمای جامع خرید کابل شیلددار؛ چگونه از تجهیزات حساس صنعتی در برابر نویز محافظت کنیم؟

در محیط های صنعتی امروز، انتقال پایدار داده به اندازه انتقال برق اهمیت دارد. سنسورها، درایوها، PLC، ابزار دقیق و تابلوهای کنترل، به سیگنال های دقیق وابسته هستند. کوچک ترین اختلال در این سیگنال ها می تواند یک خطای بزرگ ایجاد کند. گاهی اپراتور با توقف بی دلیل دستگاه روبرو می شود. گاهی نیز کنترلر فرمان اشتباه دریافت می کند. در بسیاری از موارد، ریشه این اختلال به انتخاب نادرست کابل باز می گردد.

نویز الکتریکی همیشه با چشم دیده نمی شود. اما آثار آن در عملکرد تجهیزات کاملا مشخص است. نوسان داده سنسور، قطع ارتباط شبکه صنعتی و خطای درایو، نمونه های رایج هستند. استفاده از کابل شیلددار صنعتی می تواند مسیر انتقال سیگنال را ایمن تر کند. البته شیلد تنها زمانی موثر است که کابل درست انتخاب و اصولی نصب شود. شناخت ساختار کابل، نخستین گام برای محافظت از تجهیزات حساس است.

نویز الکتریکی در محیط صنعتی چگونه ایجاد می شود؟

نویز الکتریکی نوعی اختلال ناخواسته در مسیر انتقال انرژی یا داده است. این اختلال از منابع مختلفی تولید می شود. موتورهای الکتریکی، کنتاکتورها، اینورترها و دستگاه های جوشکاری از منابع مهم نویز هستند. روشن و خاموش شدن بارهای سنگین نیز پالس های مزاحم ایجاد می کند. این پالس ها می توانند وارد کابل های کنترلی شوند. سپس کیفیت سیگنال را کاهش دهند. در کارخانه های بزرگ، شدت این مسئله معمولا بیشتر است.

کابل های قدرت و کابل های فرمان، اگر نزدیک هم نصب شوند، بیشتر در معرض تداخل قرار می گیرند. عبور موازی این کابل ها خطر را افزایش می دهد. هرچه طول مسیر مشترک بیشتر باشد، احتمال القای نویز نیز بالاتر می رود. برای مثال، کابل سنسور کنار کابل موتور سه فاز شرایط نامناسبی دارد. در چنین محیطی، انتخاب کابل معمولی تصمیم پرریسکی است. استفاده از کابل شیلددار صنعتی، بخشی از راه حل محسوب می شود. فاصله گذاری درست نیز باید همزمان رعایت شود.

کابل شیلددار چیست و چه ساختاری دارد؟

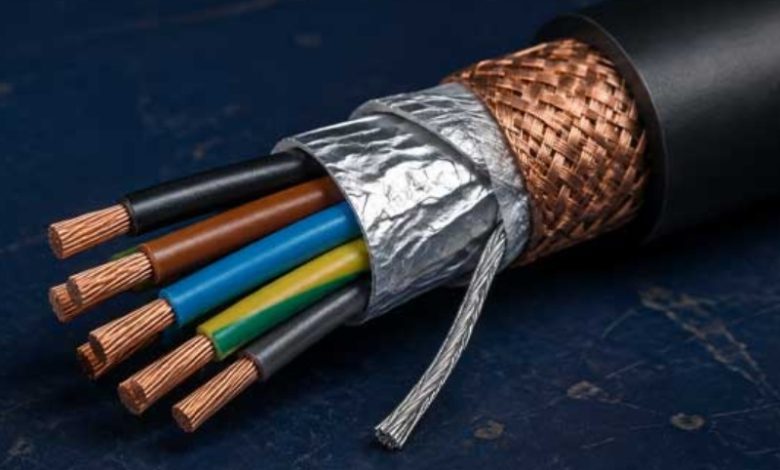

کابل شیلددار کابلی است که یک لایه محافظ رسانا دارد. این لایه معمولا اطراف زوج ها یا هادی های داخلی قرار می گیرد. وظیفه اصلی شیلد، کاهش تاثیر میدان های الکترومغناطیسی بیرونی است. شیلد می تواند از فویل آلومینیومی ساخته شود. در بعضی مدل ها، شیلد بافت مسی استفاده می شود. برخی کابل ها نیز هر دو نوع شیلد را دارند. ساختار نهایی کابل باید با حساسیت سیگنال هماهنگ باشد.

در کابل های کنترل، شیلد گاهی دور همه رشته ها قرار می گیرد. در کابل های ابزار دقیق، هر زوج می تواند شیلد مستقل داشته باشد. این ساختار برای سیگنال های ضعیف و حساس کاربرد بیشتری دارد. کابل دارای شیلد زوجی، تداخل بین رشته ها را نیز کمتر می کند. روکش بیرونی از شیلد و رشته ها محافظت می کند. جنس روکش باید با محیط نصب سازگار باشد. برای محیط روغنی یا مرطوب، روکش مقاوم اهمیت زیادی دارد.

شیلد فویلی و شیلد بافتی چه تفاوتی دارند؟

شیلد فویلی معمولا از یک لایه نازک آلومینیوم تشکیل می شود. این شیلد پوشش یکنواختی اطراف هادی ایجاد می کند. به همین دلیل، در برابر فرکانس های بالا عملکرد مناسبی دارد. کابل های فویلی اغلب سبک تر هستند. اما مقاومت مکانیکی آن ها از شیلد بافتی کمتر است. در زمان نصب نیز باید از پارگی فویل جلوگیری شود. آسیب به فویل، میزان حفاظت کابل را کاهش می دهد.

شیلد بافتی از رشته های مسی بافته شده تشکیل می شود. این ساختار انعطاف بیشتری دارد و مقاوم تر است. درصد پوشش بافت در کیفیت حفاظت موثر است. برای نمونه، پوشش بالاتر معمولا محافظت کامل تری ایجاد می کند. کابل های دارای شیلد ترکیبی، هم فویل و هم بافت دارند. این مدل ها در محیط های بسیار نویزی انتخاب مناسبی هستند. با این حال، انتخاب نهایی باید بر اساس نوع سیگنال انجام شود.

کدام تجهیزات صنعتی به کابل شیلددار نیاز دارند؟

تجهیزات ابزار دقیق از مهم ترین مصرف کنندگان این نوع کابل هستند. ترانسمیتر فشار، سنسور دما و فلومتر سیگنال های حساسی ارسال می کنند. تغییر کوچک در این سیگنال ها می تواند داده نادرست ایجاد کند. برای مثال، یک نویز ساده ممکن است دمای کاذب نمایش دهد. سیستم کنترل بر اساس داده اشتباه تصمیم می گیرد. این مسئله در صنایع غذایی، دارویی و شیمیایی حساس تر است. دقت اندازه گیری در این صنایع اهمیت مستقیم دارد.

درایوهای کنترل دور موتور نیز محیط نویزی ایجاد می کنند. کابل های انکودر و فرمان نباید بدون محافظ مناسب استفاده شوند. سیستم های PLC و ماژول های ورودی و خروجی نیز به انتقال پایدار داده نیاز دارند. ماشین های CNC، خطوط بسته بندی و دستگاه های اتوماسیون مثال های مهمی هستند. استفاده از کابل شیلددار صنعتی در این کاربردها، خطاهای متناوب را کاهش می دهد. البته نوع کابل باید با ولتاژ و جریان مدار هماهنگ باشد.

چرا نصب صحیح شیلد به اندازه کیفیت کابل اهمیت دارد؟

کابل باکیفیت در صورت نصب نادرست، عملکرد مورد انتظار را ارائه نمی دهد. شیلد باید طبق اصول مشخص به زمین متصل شود. در بسیاری از مدارها، اتصال شیلد از یک سمت انجام می شود. این روش احتمال تشکیل حلقه زمین را کاهش می دهد. حلقه زمین می تواند خودش منبع نویز باشد. با این حال، روش اتصال به نوع سیستم وابسته است. دستورالعمل سازنده تجهیزات باید همیشه بررسی شود.

بخش شیلد نباید بیش از حد باز یا قطع شود. هنگام سوکت زنی، باید پیوستگی شیلد حفظ شود. استفاده از گلند فلزی مناسب نیز در بعضی تابلوها ضروری است. گلند نامناسب ممکن است اتصال حفاظتی را ضعیف کند. کابل نباید در مسیرهای پرتنش کشیده شود. فشار مکانیکی می تواند ساختار شیلد را آسیب بزند. اجرای دقیق، عمر مفید کابل و پایداری سیگنال را افزایش می دهد.

فاصله کابل شیلددار از کابل قدرت چقدر باید باشد؟

حتی بهترین شیلد نیز در فاصله بسیار نزدیک با کابل قدرت، محدودیت دارد. جداسازی مسیر کابل فرمان و قدرت یک اصل اجرایی مهم است. بهتر است کابل های سیگنال در سینی جداگانه عبور داده شوند. اگر استفاده از سینی مشترک اجتناب ناپذیر باشد، جداکننده فلزی مفید است. فاصله مناسب به سطح ولتاژ و شدت جریان بستگی دارد. مسیرهای دارای اینورتر و موتور، حساسیت بیشتری دارند. طراحی مسیر باید پیش از اجرا انجام شود.

تقاطع کابل سیگنال و کابل قدرت بهتر است با زاویه نزدیک به ۹۰ درجه باشد. این روش سطح القای متقابل را کاهش می دهد. عبور موازی طولانی، بدترین وضعیت ممکن است. در پروژه های کوچک نیز نباید این نکته نادیده گرفته شود. گاهی فقط چند متر فاصله، مشکل نویز را برطرف می کند. داکت و لوله فلزی مناسب نیز در بعضی شرایط محافظت بیشتری ایجاد می کنند. کابل شیلددار صنعتی زمانی بهترین نتیجه را می دهد که مسیر آن اصولی باشد.

انتخاب جنس هادی و روکش چه تاثیری بر عملکرد دارد؟

هادی مسی باکیفیت، مقاومت الکتریکی کمتری دارد. این ویژگی برای انتقال سیگنال های دقیق بسیار مهم است. کابل های دارای هادی آلومینیومی یا آلیاژی ممکن است برای بعضی کاربردها مناسب نباشند. در مسیرهای طولانی، افت سیگنال بیشتر دیده می شود. سطح مقطع واقعی هادی نیز باید با مشخصات اعلام شده هماهنگ باشد. محصولی با رسانای کم وزن، احتمالا عملکرد ضعیف تری دارد. کیفیت هادی، پایداری ارتباط را افزایش می دهد.

روکش بیرونی نیز فقط یک پوشش ظاهری نیست. این بخش باید در برابر سایش، حرارت و رطوبت مقاومت داشته باشد. روکش PVC برای بسیاری از محیط های داخلی مناسب است. اما محیط های دارای روغن یا مواد شیمیایی، کابل تخصصی می خواهند. در فضای باز، مقاومت در برابر اشعه خورشید اهمیت دارد. کابل نامناسب ممکن است پس از چند ماه ترک بخورد. انتخاب روکش درست، هزینه تعویض زودهنگام را کاهش می دهد.

چگونه مشخصات کابل شیلددار را روی روکش بررسی کنیم؟

اطلاعات چاپ شده روی روکش کابل، اولین منبع بررسی خریدار است. این اطلاعات باید خوانا و یکنواخت باشند. تعداد رشته ها و سطح مقطع معمولا روی روکش درج می شوند. برای مثال، عبارت ۲×۱.۵ یعنی دو رشته با سطح مقطع ۱.۵ میلی متر مربع. نوع شیلد و استاندارد تولید نیز ممکن است ثبت شده باشد. چاپ نامنظم یا پاک شونده می تواند نشانه ضعف محصول باشد. البته ظاهر به تنهایی معیار نهایی نیست.

دیتاشیت کابل اطلاعات دقیق تری ارائه می دهد. در این برگه، جنس هادی، نوع عایق و دمای کاری مشخص می شود. میزان مقاومت الکتریکی و ساختار شیلد نیز قابل بررسی است. برای پروژه های بزرگ، دریافت دیتاشیت ضروری است. مهندس پروژه باید مشخصات کابل را با نقشه مقایسه کند. خرید بدون بررسی فنی، احتمال اشتباه را افزایش می دهد. کابل مناسب باید با شرایط واقعی محل نصب تطابق کامل داشته باشد.

اشتباهات رایج هنگام انتخاب کابل شیلددار

یکی از اشتباهات رایج، انتخاب کابل فقط بر اساس قیمت است. کابل ارزان ممکن است شیلد ناقص یا هادی ضعیف داشته باشد. این مشکل در ابتدا دیده نمی شود. اما پس از راه اندازی، خطاهای متناوب ظاهر می شوند. عیب یابی این خطاها معمولا زمان بر است. گاهی مجری چندین بار تجهیزات را بررسی می کند. در حالی که علت اصلی، کابل نامناسب بوده است.

اشتباه دیگر، انتخاب یک کابل برای همه کاربردها است. کابل سنسور، کابل کنترل و کابل شبکه نیازهای یکسانی ندارند. بعضی مدارها به شیلد زوجی نیاز دارند. برخی کاربردها به انعطاف بالا نیازمند هستند. برای تجهیزات متحرک، کابل خشک و غیرقابل انعطاف مناسب نیست. خرید کابل شیلد دار باید پس از مشخص شدن نوع تجهیزات انجام شود. توجه به ولتاژ، دما و مسیر نصب، انتخاب را دقیق تر می کند.

نکات اجرایی برای افزایش عمر کابل در صنعت

کابل باید با شعاع خم مناسب نصب شود. خم کردن شدید می تواند عایق و شیلد داخلی را آسیب بزند. کابل نباید تحت کشش دائمی قرار بگیرد. در مسیرهای عمودی، بست های استاندارد باید استفاده شوند. بست بیش از حد محکم نیز به روکش فشار وارد می کند. فاصله بست ها باید با وزن و قطر کابل هماهنگ باشد. اجرای تمیز، تعمیرات آینده را آسان تر می کند.

برچسب گذاری دو سر کابل اهمیت زیادی دارد. این کار در زمان عیب یابی، از اشتباه جلوگیری می کند. کابل ها باید از مسیرهای دارای آب و رطوبت محافظت شوند. جعبه های اتصال باید درزگیری مناسب داشته باشند. در تابلو برق، مسیر کابل های قدرت و کنترل باید جدا باشد. بررسی دوره ای روکش و اتصال شیلد نیز مفید است. نگهداری پیشگیرانه، از توقف ناگهانی خط تولید جلوگیری می کند.

جمع بندی؛ انتخاب هوشمندانه برای حفاظت از سیگنال

حذف نویز صنعتی فقط با یک قطعه یا یک روش انجام نمی شود. انتخاب کابل مناسب، طراحی مسیر و اجرای اصولی باید همزمان انجام شوند. شیلد باکیفیت می تواند اثر میدان های مزاحم را کاهش دهد. اما اتصال زمین اشتباه، مسیر نامناسب و منبع تغذیه ضعیف نیز باید اصلاح شوند. بررسی نوع سیگنال و محیط نصب، پایه یک انتخاب حرفه ای است. این نگاه، هزینه های تعمیر و توقف دستگاه ها را کمتر می کند.

کابل مناسب باید با نیاز فنی تجهیزات هماهنگ باشد. توجه به هادی، نوع شیلد، روکش و سطح مقطع ضروری است. انتخاب محصول مطمئن، دقت سیستم های کنترلی را حفظ می کند. همچنین از ثبت داده های نادرست و خطاهای پرهزینه جلوگیری خواهد کرد. برای تهیه محصولات متناسب با نیاز پروژه، می توانید مشخصات فنی را از سیم کابل آریا دریافت و پیش از خرید بررسی کنید. تصمیم دقیق امروز، امنیت عملکرد تجهیزات صنعتی را در آینده تضمین می کند.
